绝缘件选型 | |||
---|---|---|---|

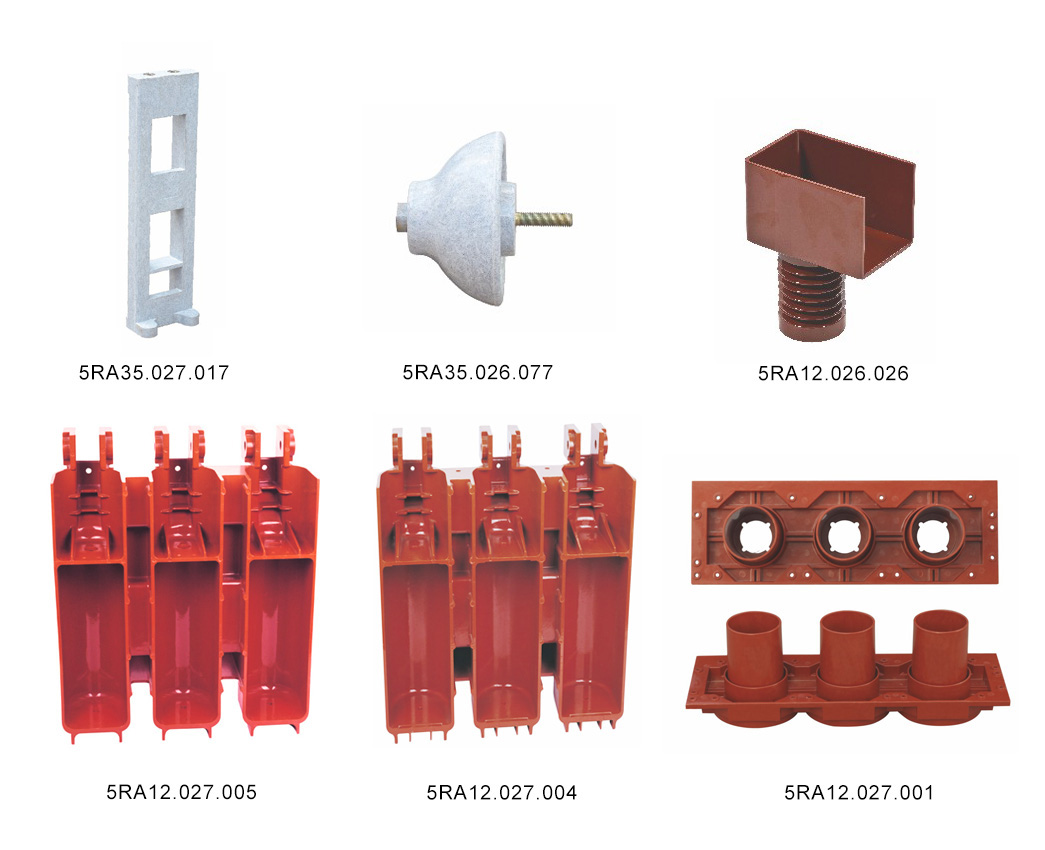

规格型号 | 产品图号 | 安装距 | |
ZNN10-226 | 5RA12.026.026 | 上M16 下M20 | |
ZJ40.5-551 | 5RA35.027.017 | 6-M12 | |
ZNY40.5-142.5 | 5RA35.026.077 | 2-M12 | |
ZJ12-630/455 | 5RA12.027.005 | 165 | |
ZJ12-630/556 | 5RA12.027.004 | 200 | |
ZJ12-630/870 | 5RA12.027.001 | 254 |
技术参数 | ||
---|---|---|
项目 | 单位 | 指标 |
工频耐压 | kV/1min | 95/42 |
局部放电量 | pC | 1.1Ur≤3 |
阻燃等级 | UL94 | V0(特殊需求) |
V1 | ||
玻璃化温度 | ℃ | 105±5 |
雷电冲击电压 | kV | 185/75 |
爬电比距 | mm/kV | 20 |
额定电流 | A | ≤2500 |
颜色 | 红色 |
